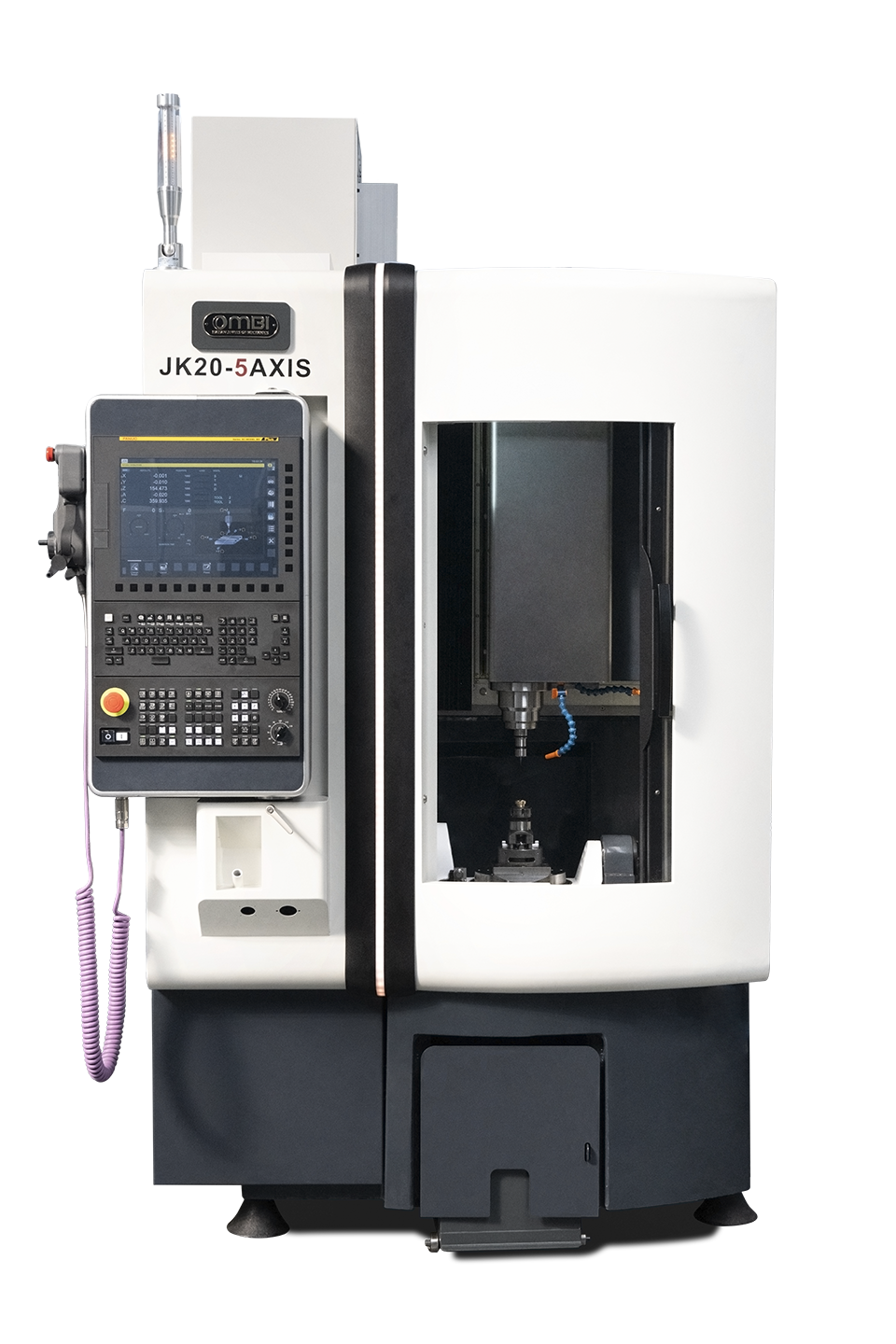

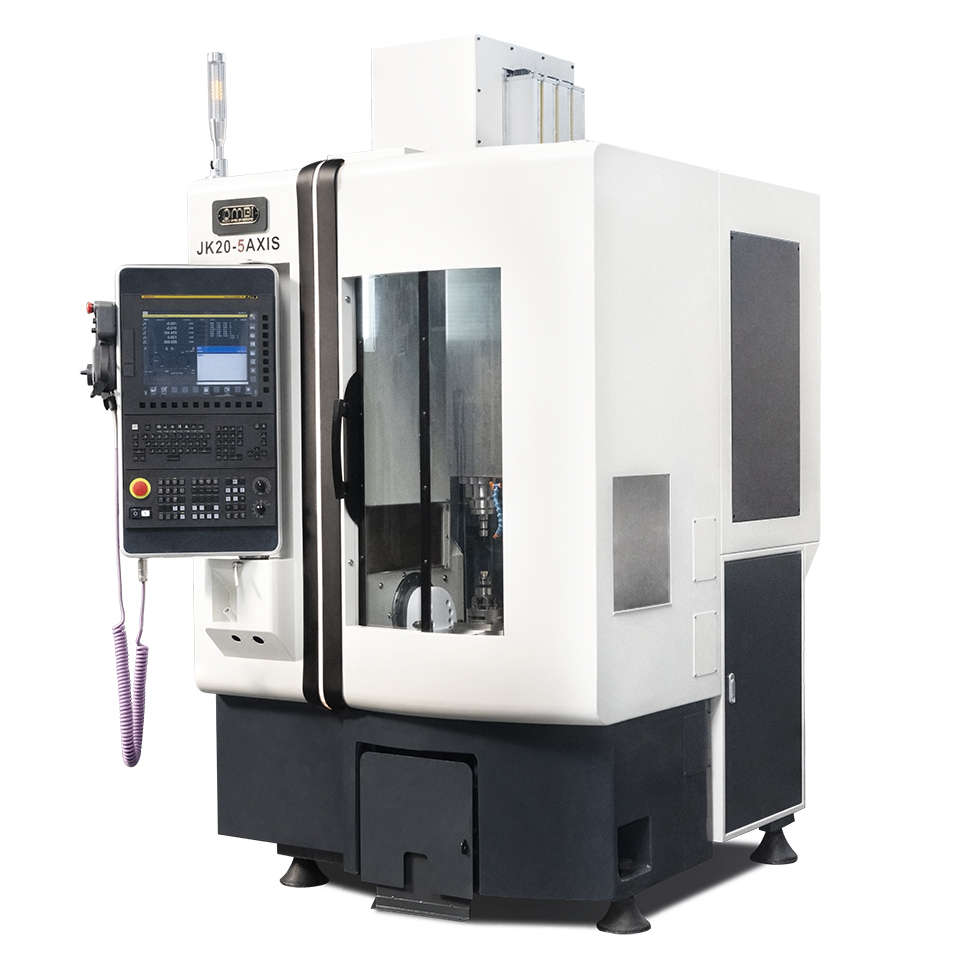

\JK-20
Centro di lavoro a 5 assi estremamente compatto per lavorazioni di precisione
LA STRUTTURA
La struttura realizzata completamente in ghisa stabilizzata consente alla macchina il mantenimento delle precisioni meccaniche nel tempo, minimizzando le deformazioni causate da variazioni di temperatura.
LA CINEMATICA
La cinematica è stata studiata per prevenire qualunque tipo di cedimento. In questo modo la macchina ottiene alti risultati di riposizionamento nello spazio.
L’ANALISI FEM
Con il supporto di una attenta analisi FEM si riescono a coniugare perfettamente prestazioni altamente dinamiche con garanzia di ripetibilità di posizionamento degli assi.
L’AFFIDABILITÀ
Gli assi rotanti C e A con tecnologia DIRECT DRIVE MOTOR garantiscono un’eccezionale dinamica unita ad una altissima affi dabilità di precisione nel tempo, eliminando il rischio di presa giochi fra vite senza fine e corona.

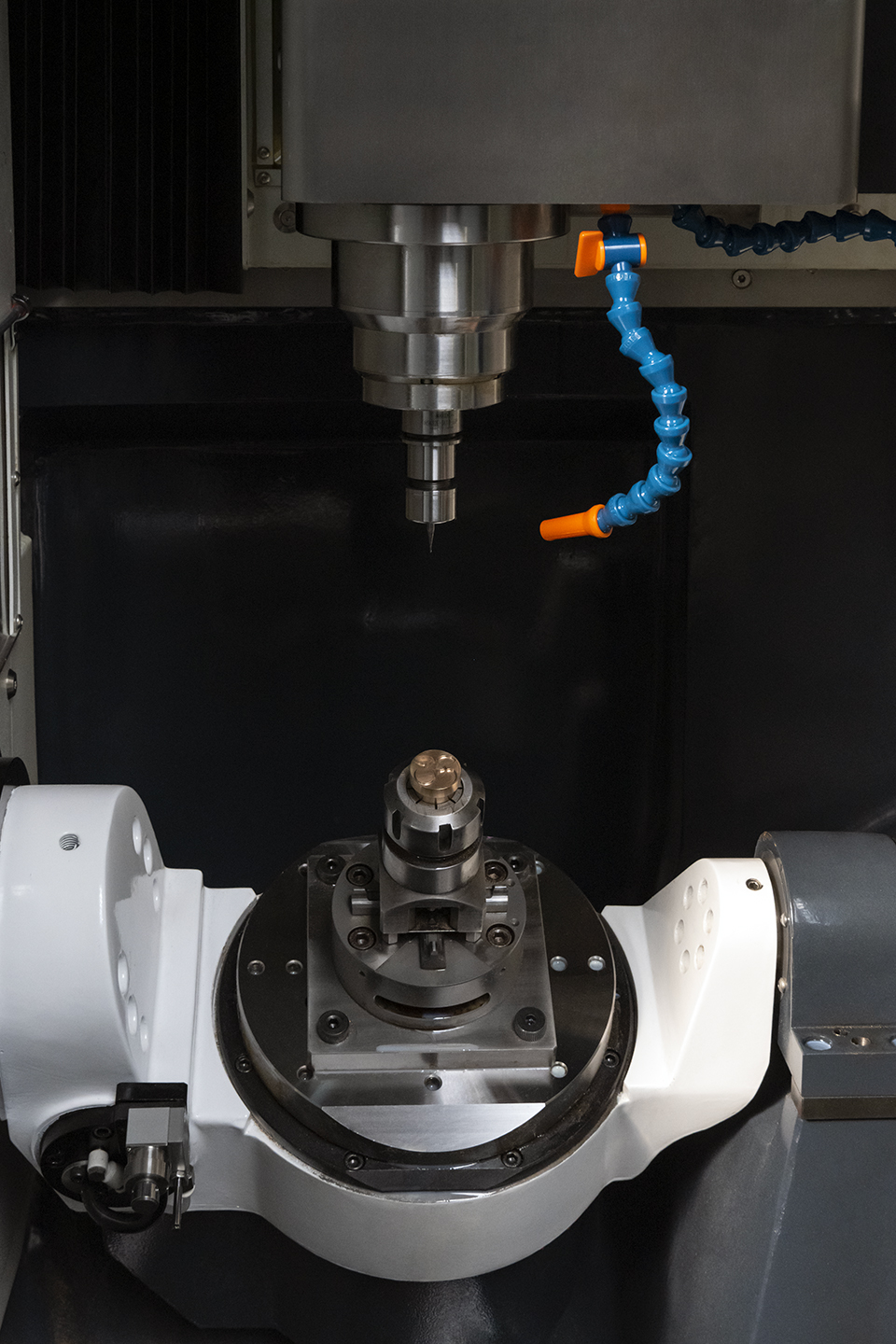

L’ELETTROMANDRINO
Elettromandrino ad alta velocità per microlavorazioni di altissima precisione.
LA STABILITÀ TERMICA
I sensori di controllo della temperatura e la circolazione del liquido di raffreddamento posizionati nelle aree più soggette alla deformazione termica, consentono di prevenire eventuali errori diminuendo sensibilmente le non conformità qualitative in officina.
Descrizione JK-20
JK-20 Centro di lavoro a 5 assi estremamente compatto per lavorazioni di
precisione ad alta velocità concepita per le esigenze produttive nei settori
orafo, bigiotteria, orologeria, accessori moda e costruzione di elettrodi.

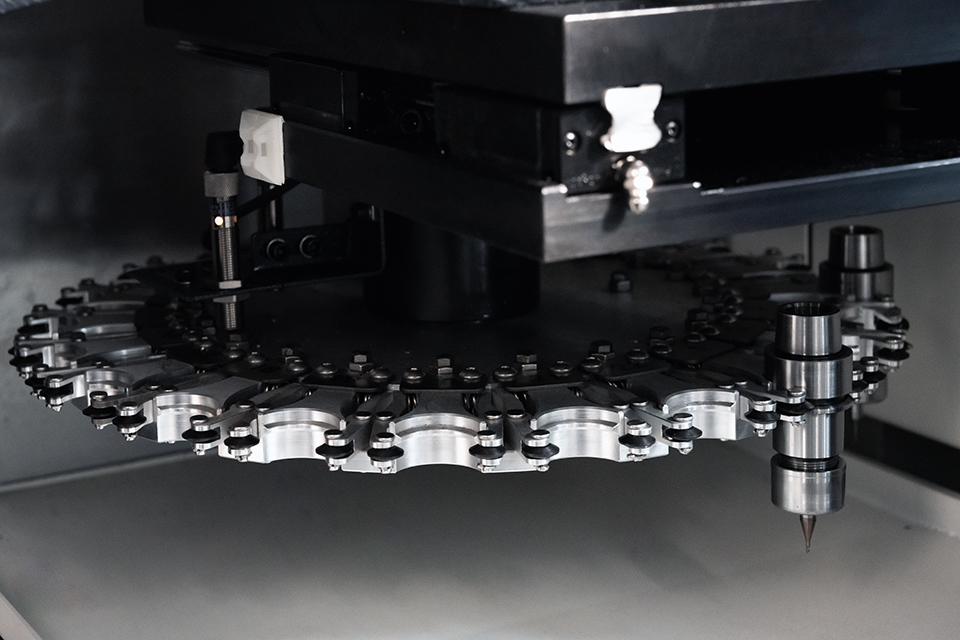

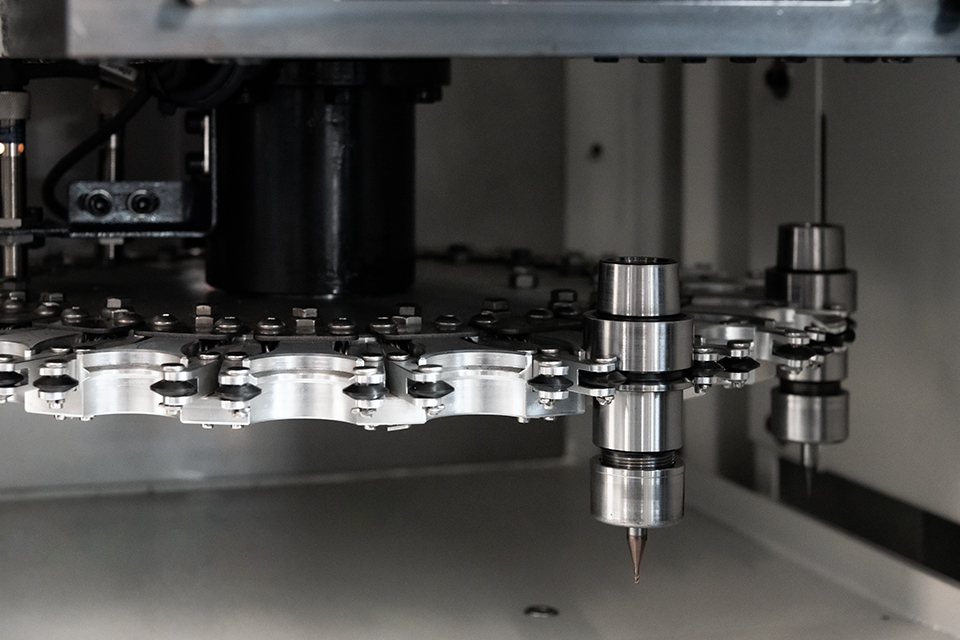

Il cambio utensile automatico a 22 posizioni con controllo integrità ed il
basamento in ghisa estremamente rigido consentono l’utilizzo di micro frese
su lavorazioni di altissima precisione ed ottime finiture delle superfici
lavorate.
La macchina nella sua configurazione standard è predisposta all’utilizzo di
un dispositivo di carico/scarico pezzo automatico che consente la produzione
anche non presidiata 24 H su 24.
La morfologia della macchina e l’eccezionale accessibilità consentono il recupero
del truciolo di materiali preziosi dopo le lavorazioni in maniera facile ed ottimale.
Dettagli tecnici
Corse
Assi X,Y,Z/Axis X,Y,Z 250/250/250 mm
Asse A/A Axis 125°
Asse C/C Axis 360°
Diam. Tavola
200 mm°
Max carico sulla tavola
30 Kg
Dim. pezzo lavorabile
(Ø / h) 200 / 200
Massima velocità Mandrino
giri/min 36.000
Coppia
Nm 2,6
Potenza
kW 4,35
Tipo di attacco utensile
HSKE32
Velocità di avanzamento
X,Y,Z mm/min 15.000
Asse A/A Axis rpm 50
Asse C/C Axis rpm 100
Magazzino utensilie
n° 22 (HSKE32)
Lunghezza max utensile
mm 125
Diametro max. utensile
mm 10
Peso max. utensile
kg 1
Guide a Rulli (X/Y/Z)
24/28/24
Viti a ricircolo di sfere (X/Y/Z)
mm 25/25/25
Precisione di posiz. 3 assi
0,004
Precisione di posiz. Assi AC
0,002°
Peso della macchina circa
Kg 2.000
Potenza della macchina
380V 20A trifase
Dimensioni della macchina
1280 x 1735 x 2010

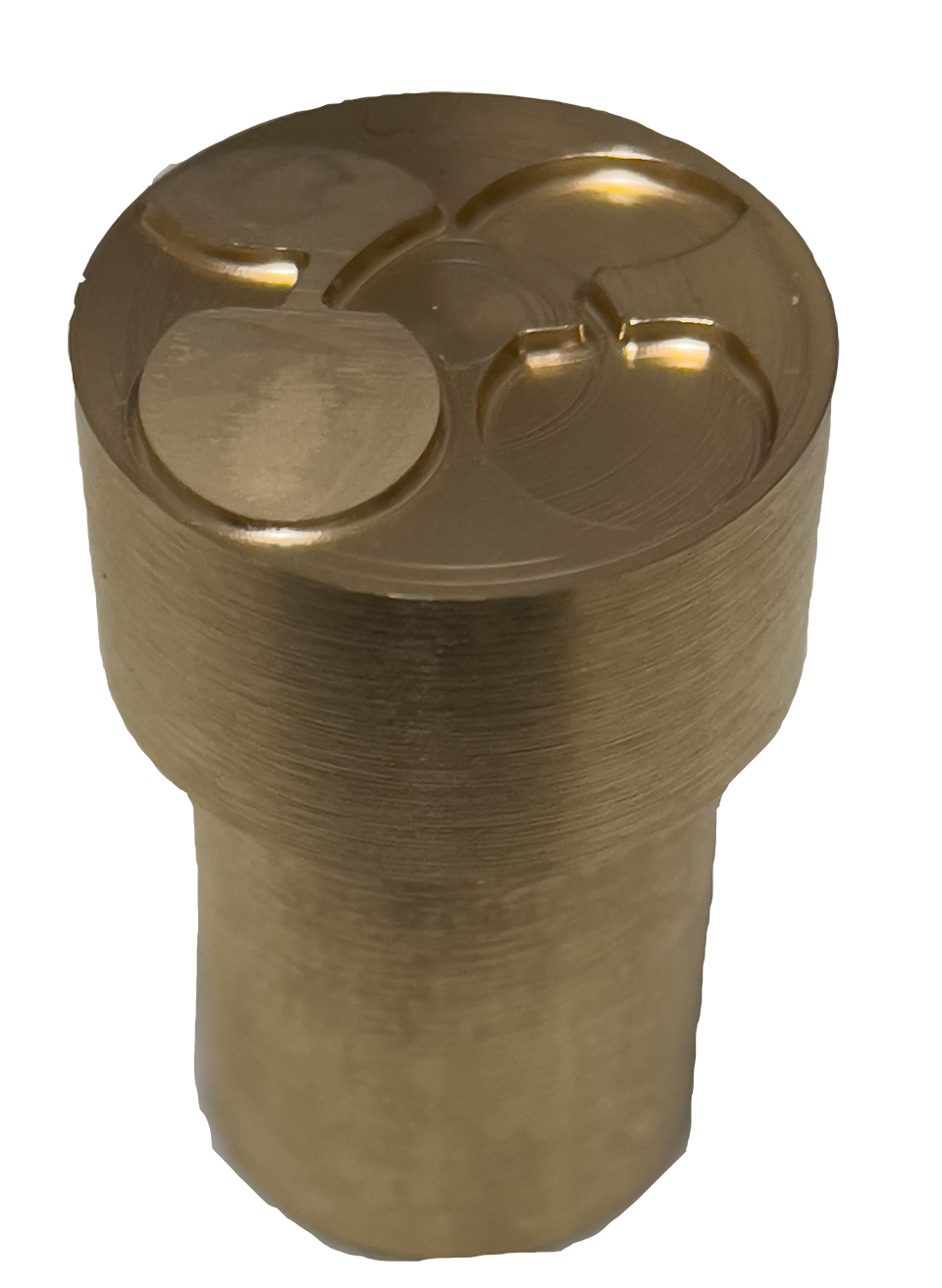

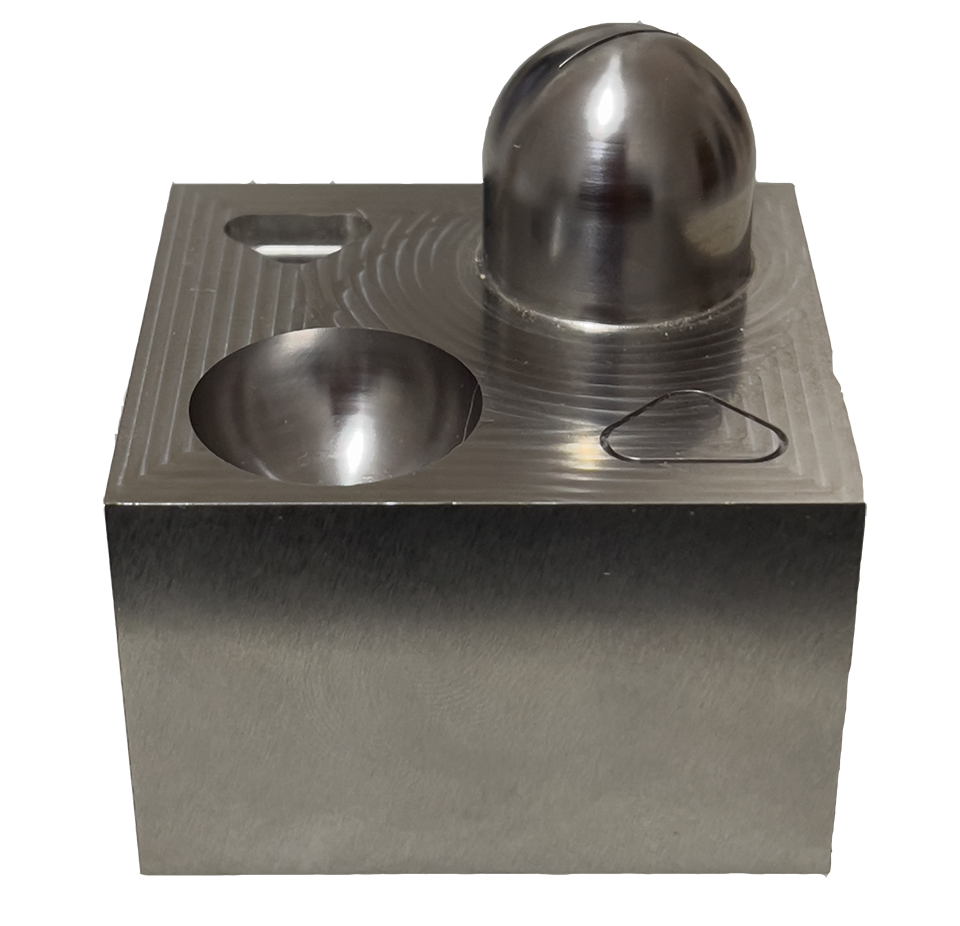

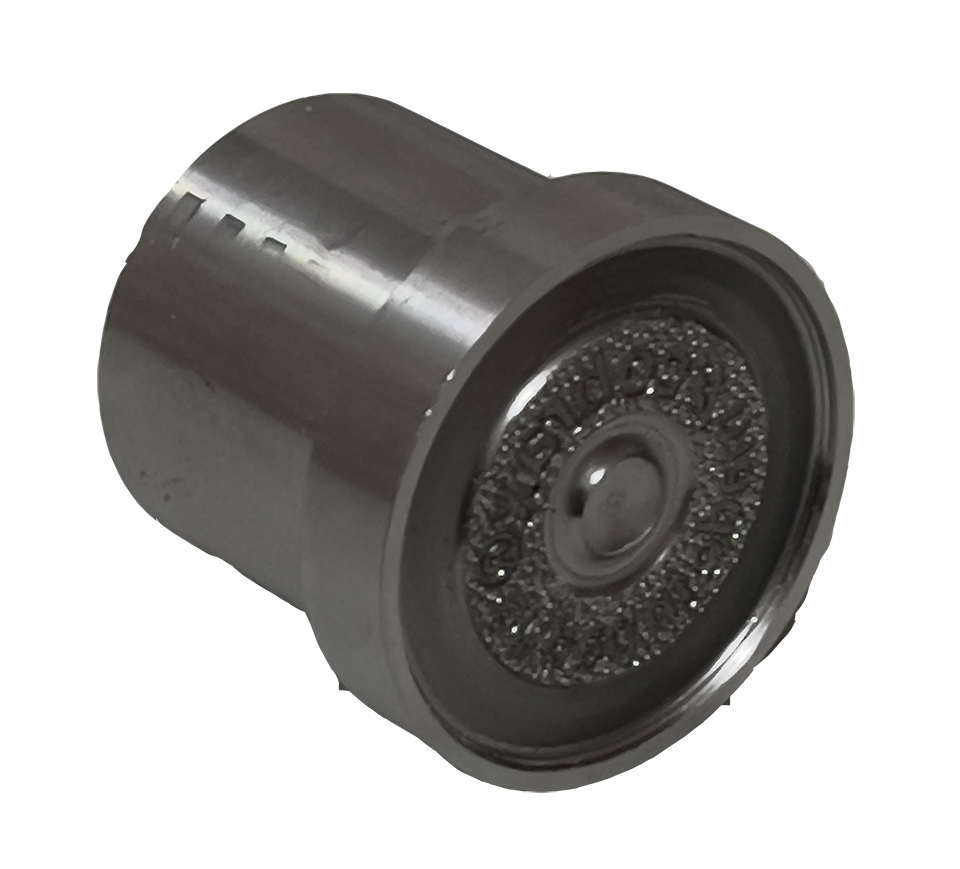

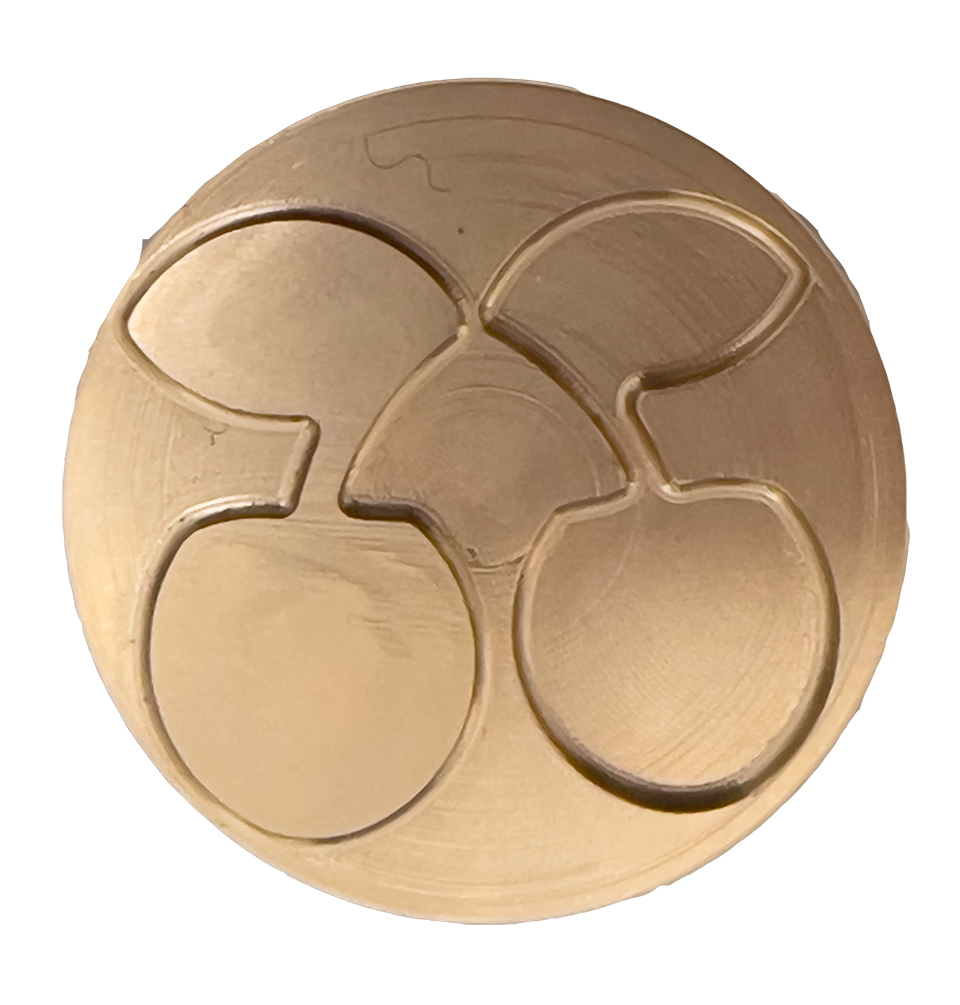

Photogallery
